Nội dung bài viết xe HD99 gắn cẩu Tanado 3 tấn
HDDQ - Dòng xe tải HD99 gắn cẩu thủy lực nhãn hiệu TADANO model TM-ZE303MH có sức nâng lớn nhất theo thiết kế là 3030 kg tại 2m3 và 430 kg tại 7m5 mang đến giải pháp phù hợp cho các doanh nghiệp và nhà đầu tư vận tải, đây là sự kết hợp hoàn hảo này nhằm mang đến cho khách hàng một sản phẩm đáp ứng được nhu cầu vận chuyển hàng hóa đa dạng với giá thành cạnh tranh.

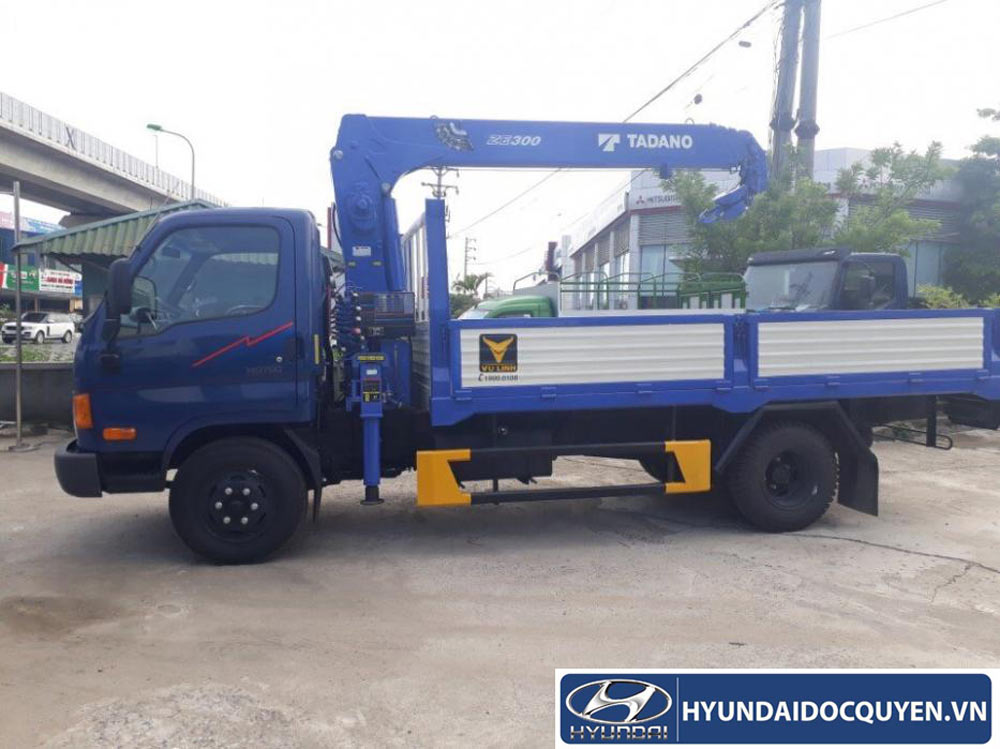

HD99 gắn cẩu Tanado 3 tấn
Xem thêm
- XE TẢI HD210 GẮN CẨU 7 TẤN SANY PALFINGER SPS16000
- XE TẢI GẮN CẨU UNIC 540 4 TẤN TRÊN NỀN XE HYUNDAI 3 CHÂN HD210
- XE TẢI CẨU HYUNDAI HD99 GẮN CẦN UNIC 3 TẤN (3 KHÚC, 4 KHÚC)
- THÔNG SỐ KỸ THUẬT CẨU UNIC 4 TẤN UR V 540
- XE TẢI HD210 GẮN CẨU 5 TẤN 4 KHÚC UNIC 554
Thông số xe tải HD99 gắn cẩu 3 tấn tadano TM-ZE303MH:
Xe tải HD99 gắn cẩu 3 tấn tadano TM-ZE303MH có kích thước tổng quát (dài x rộng x cao) sau khi gắn cẩu lần lượt là 6800 x 2150 x 3080 mm. Thùng được thiết kế kích thước tiêu chuẩn của hãng với thông số lọt thùng (dài x rộng x cao) lần lượt là 4250 x 2000 x 525 mm. Thân xe được thiết kế bằng thép chịu lực sản xuất với công nghệ luyện kim tiên tiến nhất hiện nay, xe có khoảng sáng gầm rộng 235 mm. Xe có thiết kế 2 trục và khoảng cách trục là 3735 mm. Công thức bánh xe là 4x2, bánh trước và sau đều sử dụng cỡ lốp 7.50 - 16; chỉ số vệt bánh trước/sau là 1650/1495 mm. Xe có trọng lượng bản thân sau khi gắn cẩu là 4385 kg và khối lượng hàng hóa chuyên chở cho phép khi tham gia giao thông là 5400 kg. Phân bố cầu trước là 2370 kg, cầu sau là 2015 kg. Xe có chassis cơ sở được gia cố bằng lam thép SS400 dày 8mm, ốp ngoài khung xe đoạn lắp cẩu dài 2m5 sử dụng công nghệ hàn MAG và đinh tán để liên kết phần gia cố với khung xe.
Hyundai HD99 gắn cẩu Tanado 3 tấn
Thông số chi tiết xe HD99 đã gắn cẩu Tadano TM-ZE303MH
| KÍCH THƯỚC XE TĂNG TẢI HD99 (mm) | |
| Kích thước xe : Dài x Rộng x Cao : | 6800 x 2150 x 3080 |
| Kích thước lòng thùng hàng (hoặc kích thước bao xi téc) : | 4250 x 2000 x 525/--- |
| Khoảng cách trục : | 3735 |
| Vết bánh xe trước / sau : | 1650/1495 |
| Số trục : | 2 |
| Công thức bánh | 4 x 2 |
| TRỌNG LƯỢNG XE TĂNG TẢI HD99 (KG) | |
| Trọng lượng bản thân : | 4385 |
| Phân bố : - Cầu trước : | 2370 |
| - Cầu sau : | 2015 |
| Tải trọng cho phép chở : | 5400 |
| Số người cho phép chở : | 3 |
| Trọng lượng toàn bộ : | 9980 |
| ĐỘNG CƠ XE TĂNG TẢI HD99 | |
| Nhãn hiệu động cơ: | D4DB |
| Loại động cơ: | 4 kỳ, 4 xi lanh thẳng hàng, tăng áp |
| Thể tích : | 3907 cm3 |
| Công suất lớn nhất /tốc độ quay : | 96 kW/ 2900 v/ph |
| Nhiên liệu sử dụng | Dầu Diesel |
| LỐP XE | |
| Số lượng lốp trên trục I/II/III/IV: | 02/04/---/---/--- |
| Lốp trước / sau: | 7.50 - 16 /7.50 - 16 |
| HỆ THỐNG PHANH | |
| Phanh trước /Dẫn động : | Tang trống /thuỷ lực trợ lực chân không |
| Phanh sau /Dẫn động : | Tang trống /thuỷ lực trợ lực chân không |
| Phanh tay /Dẫn động : | Tác động lên hệ thống truyền lực /Cơ khí |
| HỆ THỐNG LÁI | |
| Kiểu hệ thống lái /Dẫn động : | Trục vít - ê cu bi /Cơ khí có trợ lực thuỷ lực |
| Ghi chú: | Cần cẩu thủy lực nhãn hiệu TADANO model TM-ZE303MH có sức nâng lớn nhất/tầm với theo thiết kế là 3030 kg/2,3 m và 430 kg/7,5 m; - Hàng năm, giấy chứng nhận này được xem xét đánh giá |
Thông số cẩu Tadano TM-ZE303MH:
Cẩu Tanado gắn trên nền xe HD99
Trải qua lịch sử hình thành và phát triển hơn 60 năm, Tadano ngày càng khẳng định được vị thế của mình ở thị trường nội địa và thế giới trong phân khúc cẩu tự hành với các sản phẩm chất lượng và vận hành mạnh mẽ. Cần cẩu tự hành Tadano TM-ZE303MH có thiết kế 3 đoạn, gắn trên các dòng xe tải nhẹ được nhập khẩu nguyên chiếc từ Nhật Bản, có sức nâng tối đa theo thiết kế là 3 tấn tại 2m3 và 430 kg tại 7m5. Làm việc trong vòng bán kính tối đa là 7m5, chiều cao làm việc tối đa là 9m2.
| Số loại | TM-ZE303MH |
| Tải trọng nâng max | 3030 kg tại 2m3 |
| Số đoạn | 3 |
| Chiều cao làm việc tối đa | 9m2 |
| Bán kính làm việc lớn nhất | 7m5 |
| Góc quay cần | Liên tục 360° |
Quy cách thùng xe tăng tải HD99 gắn cẩu 3 tấn Tadano:
-
Gia cường khung đế lắp cẩu:
– Làm khung đế cẩu kết hợp với đà dọc thùng bằng sắt chấn U120, dùng 2 cây sắt la hàn tạo hộp. Bên trong được gia cường bằng các xương tăng cứng chạy dọc theo đế cẩu. – Làm 03 cây đà ngang đế cẩu bằng sắt chấn U100 kết hợp với sắt la hàn tạo hộp.
-
Đóng mới 01 thùng lửng có qui cách sau:
– Kích thước lọt lòng thùng (DxRxC): 4300x2050x530 mm. – Đà dọc sắt đúc U120; đà ngang sắt đúc U100 (13 cây đơn). – Sàn sắt gân chống trượt dày 3mm. – Trụ bửng sắt đúc U140 (làm trụ sống). – Khung vách trước dùng sắt đúc U65. – 05 bửng cao 530mm. Khung xương bửng dùng hộp []80x40x1,5mm và hộp [] 60x30x1,5 mm. Ốp vách trong tole phẳng dày 1.5mm. – Bản lề, khóa bửng sắt. – Vè inox 430 dày 1.2mm. – Cản hông sắt hộp []60x30x1,2mm, cản sau sắt U100 sơn vàng đen. – 04 bát chống xô bằng sắt U100. – 08 bu-lông quang M16. – Lót đà dọc sát xi bằng gỗ dày 30mm.
Ngoại thất xe tải 6.5 tấn hd99:
Xe có kích thước nhỏ gọn rất phù hợp để vận tải các loại hàng hóa thông thường với kích thước tổng thể (dài x rộng x cao) lần lượt là: 6850 x 2150 x 2450 mm. Cabin được trang bị hệ thống giảm chấn lò xo treo, kết hợp với góc lật cabin 50 độ hỗ trợ cho việc tiếp cận động cơ. Lưới tản nhiệt cứng cáp và thoáng giúp làm mát động cơ nhanh hơn. Các trang bị hỗ trợ cho việc vận hành như cần gạt nước, hệ thống kính chiếu hậu cho góc nhìn rộng, cụm đèn pha lớn phạm vi chiếu sáng lớn.
Ngoại thất HD99 6.5 tấn
Nội thất xe tải 6.5 tấn hd99:
Thiết kế nội thất được mở rộng thêm 300mm giúp người dùng có không gian rộng và linh hoạt hơn. ghế ngồi thiết kế rộng rãi đi kèm với dây đai an toàn, tay lái thuận trợ thủy lực điều chỉnh được lên xuống phù hợp cho từng dáng người điều khiển, ngăn chứa đồ trên cao rộng rãi và an toàn khi lưu trữ các loại giấy tờ, vật dụng cá nhân; hệ thống kiểm soát không khí, dàn âm thanh nổi 3D cải tiến, hệ thống máy điều hòa công suất cao, khóa trung tâm, tấm chắn gió.
Nội thất xe Hyundai HD99 6.5 tấn
Động cơ xe tải 6.5 tấn hd99:
Xe vận hành mạnh mẽ nhờ được trang bị khối động cơ D4DB loại 4 kỳ, 4 xy lanh thẳng hàng, sử dụng dầu Diesel, mang lại hiệu suất làm việc mạnh mẽ, dung tích xy lanh đạt 3907 cc, cho công suất cực đại là 96 kW/ 2900 v/ph. Trang bị hộp số 5 số tiến, 1 số lùi. Xe tải HD99 lắp cẩu Tadano TM-ZE303MH 3 tấn với linh kiện nhập khẩu trực tiếp 100% từ Hàn Quốc đạt chất lượng thương hiệu Hyundai Motor với thiết kế vượt trội. là sự kết hợp công nghệ giữa những thương hiệu nổi tiếng nhất thị trường hiện nay.
Động cơ trang bị trên xe HD99
